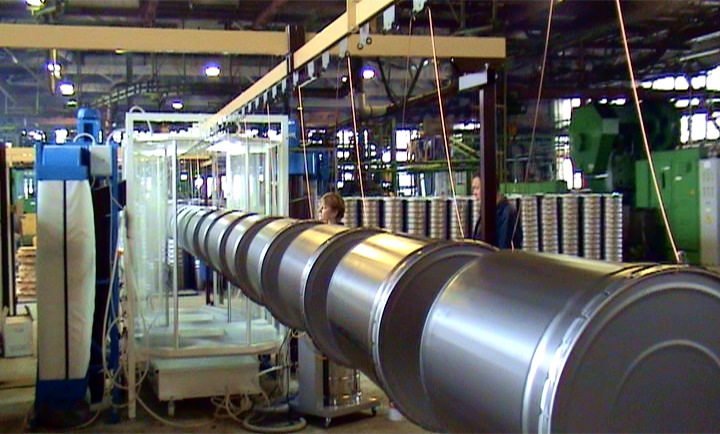

Конвейерные окрасочные линии

ООО «Высокие технологии» — единственный на территории России и ближнего зарубежья производитель современных конвейерных линий. Наше оборудование наилучшим образом подходит для российских условий:

Видеозапись рабочего процесса конвейерной окрасочной линии (нажимте для воспроизведения)

Конвейерные линии применяются в производствах, где требуется высокая производительность окраски изделий. Окраска может производиться как ручными напылителями, так и автоматическими системами напыления с применением манипуляторов и камер с автоматическим просеиванием и возвратом порошка.

Скорость движения конвейера может регулироваться от 0 до 3 м/мин – в соответствии с требуемой производительностью окраски. Максимальная нагрузка на монорельс конвейерной линии – 70 кг/м.пог.

Управление конвейером можно организовать в любом удобном месте, одном или нескольких.

В составе конвейера не требуются станция натяжения и станция смазки.

Для удобства разгрузки и навески изделий конвейерная линия может опускаться в зоне разгрузки и подниматься после навески изделий.

В зависимости от скорости конвейера, габаритов и массы окрашиваемых изделий варьируются габариты и мощность камеры оплавления.

Камеры попереченого перемещения

Конвейер для порошковой окраски с полимеризационной камерой поперечного перемещения

Одно из самых выгодных и эффективных решений — полимеризационная камера с поперечным перемещением относительно конвейера.

Окрасочная линия с такой камерой имеет сверхкомпактные размеры и потребляет в 3-5 раз меньше электроэнергии, чем классические аналоги.

В начале процесса порошковой окраски производится навеска деталей на конвейерную линию. По движущемуся конвейеру детали перемещаются в камеру порошкового напыления, где порошковая краска ручным или автоматическим напылителем наносится на деталь. Далее детали с нанесенной порошковой краской перемещаются в камеру полимеризации.

В камере полимеризации с помощью специального механизма происходит поперечное перемещение деталей относительно движения конвейера. Подвески с деталями с небольшой скоростью перемещаются поперечно в камере полимеризации необходимое для полной полимеризации время (примерно 20 минут). Это позволяет значительно уменьшить объем камеры, а, следовательно, и потребляемую мощность. Также камера полимеризации оборудована системой возврата тепла, что позволяет дополнительно экономить расход электроэнергии и предотвратить выброс вредных веществ (продуктов полимеризации) в производственное помещение.

Скорость конвейера может быть отрегулирована от 0,5 до 3 м/мин.

Использование конвейера с камерой полимеризации поперечного перемещения позволяет значительно уменьшить энергопотребление участка, площадь производственного помещения и стоимость оборудования.

Схема линии порошковой окраски с полимеризационной камерой поперечного перемещения Фото линии порошковой окраски с полимеризационной камерой поперечного перемещения

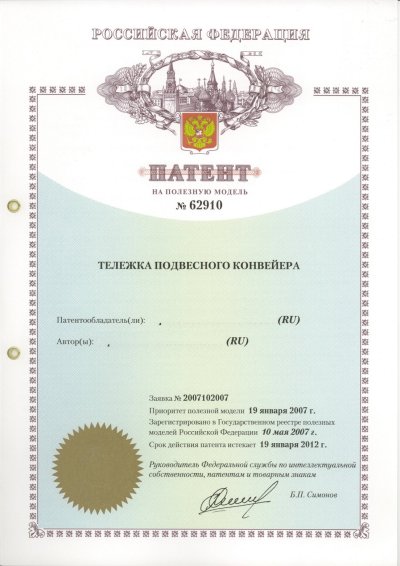

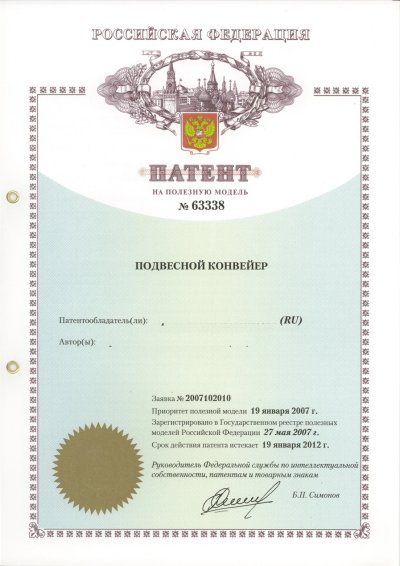

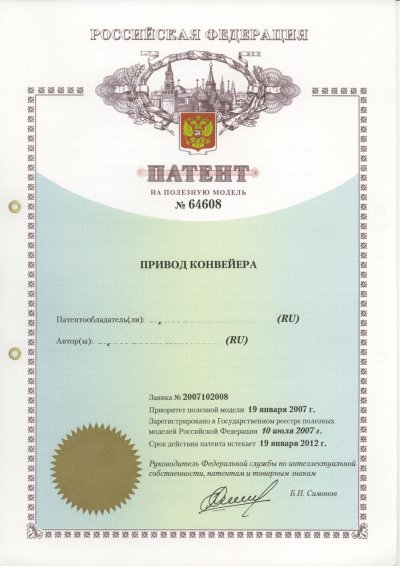

Конвейерные окрасочные линии защищены патентами на полезную модель №№ 64608, 62910, 63338.

Нарушение эксклюзивных прав на патент преследуется по закону. Подробнее об ответственности за нарушение прав патентообладателей можно прочитать здесь.
