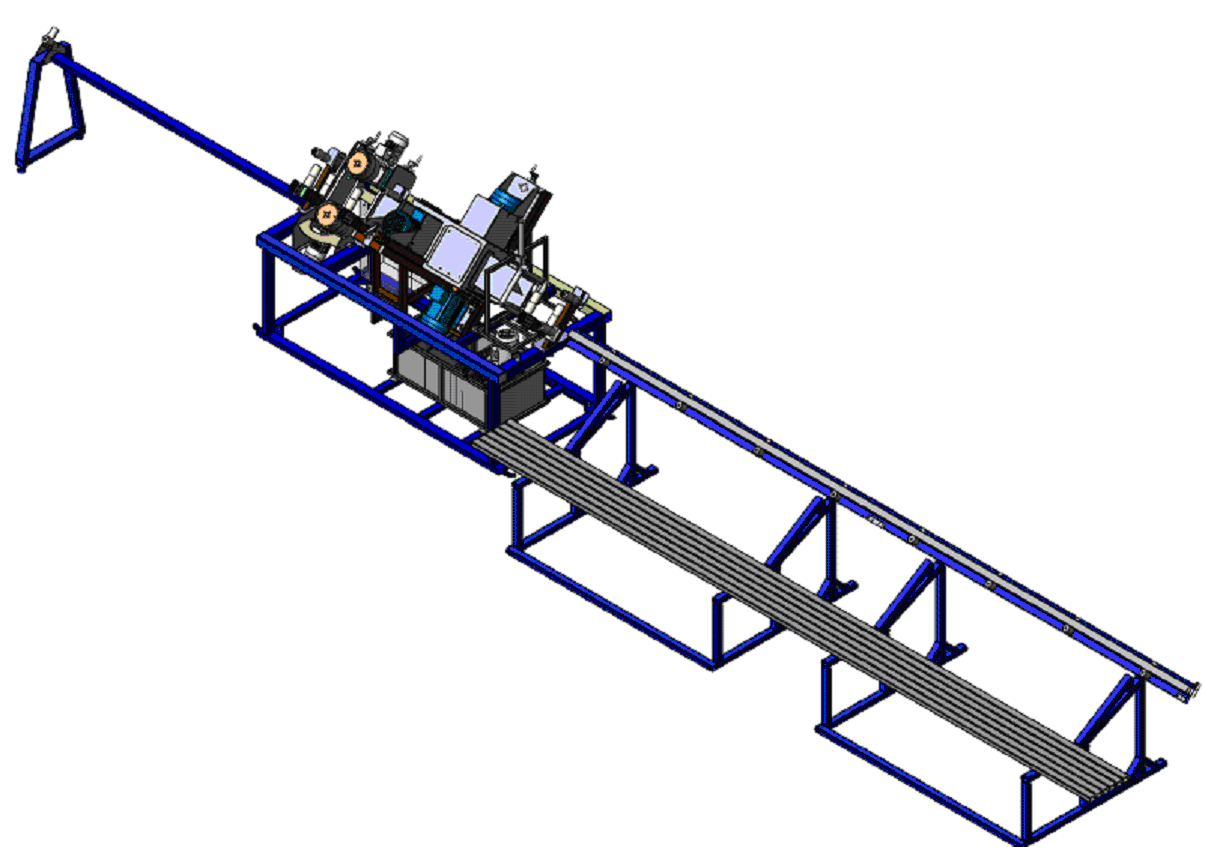

Автоматическая линия электрохимической очистки поверхности ЭХО-1 с защитой от коррозии

Линия предназначена для удаления ржавчины, высококачественного обезжиривания и фосфатирования поверхности металлических профильных труб и прутков неограниченной длины сечением от 20х20 мм до 100х100 мм

Металлические изделия, прошедшие обработку в линии, можно хранить под открытым небом вплоть до двух недель, что позволяет отложить покраску изделий и снизить требования к транспортным схемам производств.

В линии имеются три зоны обработки.

В первой зоне производится электрохимическая обработка: обезжиривание поверхности труб, размягчение рельефной ржавчины и восстановления её до железа.

Во второй зоне механическая очистка поверхности от ржавчины синтетическими щетками с промывкой обычной водой.

В третьей зоне производится механическая обработка поверхности с фосфатирующим раствором для образования фосфатной пленки.

После каждой зоны производится сушка труб с возвратом рабочего раствора.

Труба, подлежащая очистке от загрязнений, последовательно проходит следующие операции:

  1. Обезжиривание, размягчение и частичное удаление плотных слоев ржавчины методом электролиза.
  2. Сушка обдувом с возвратом рабочего раствора.
  3. Механическое удаление размягченных слоев ржавчины и других механических загрязнений.
  4. Сушка обдувом с возвратом рабочего раствора.
  5. Механическая обработка поверхности с фосфатирующим раствором.
  6. Сушка обдувом с возвратом рабочего раствора.

Технические характеристики линии:

  • Скорость обработки труб — 3 м/мин.
  • Максимальная потребляемая мощность — до 18 кВт/час (в зависимости от величины поверхности обрабатываемой трубы).
  • Габаритные размеры установки — 5500х1030х1649 мм.
  • Рабочая высота — 1045 мм.
  • Объем рабочего раствора в ёмкости — 100 л.

В качестве рабочего раствора используются недорогие составы российского производства.

Преимуществом автоматической линии электрохимической очистки поверхности ЭХО-1 является высококачественное обезжиривание и очистка поверхности, включая удаление рельефной ржавчины, отсутствие вредных выбросов и отходов (отработанный обезжиривающий раствор можно сливать в канализацию в разбавленном виде). Очищенная поверхность не портит оптику при лазерной резке и не снижает качество сварки при сварочных роботах.

После обработки фосфатирующим раствором на поверхности образуется фосфатная пленка, что значительно повышает коррозионную стойкость металла.

На следующем фото изображены образцы труб после двух недель хранения под открытым небом и дождями:

Образцы труб до и после очистки, обезжиривания и фосфатирования
нажмите на фото, чтобы увеличить
  • справа — труба до обработки
  • посередине — очищенная и обезжиренная труба
  • слева — очищенная, обезжиренная и фосфатированная труба

Данная установка может существенно повысить производительность труда и снизить себестоимость металлообрабатывающего производства.

Срок изготовления — 60 рабочих дней. Срок монтажа и пусконаладки — 1 день.

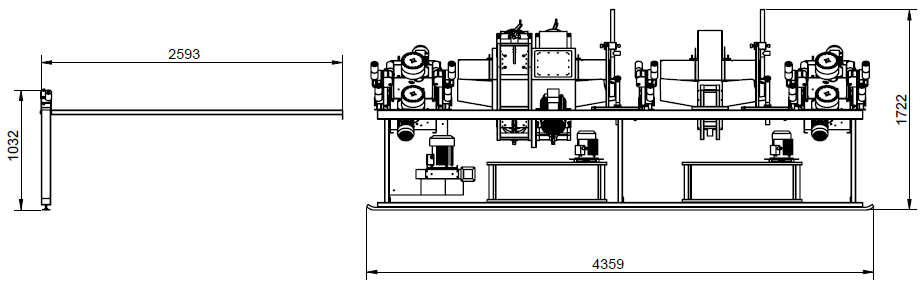

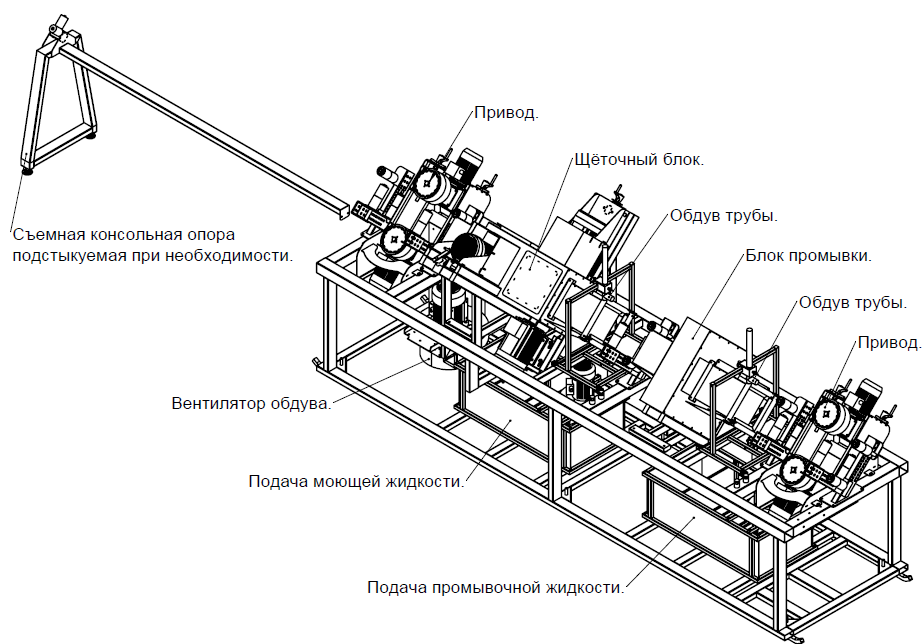

Ниже представлен эскиз установки:

Эскиз трехзонной установки ЭХО-1, виды спереди и сбоку Эскиз трехзонной установки ЭХО-1, вид сверху
